Demande du client
Lors d’un projet de construction d’un nouveau bâtiment, une notice acoustique est établie par un acousticien afin de veiller au futur confort sonore des utilisateurs.
Dans ce cas précis, il s’agit d’un bâtiment dédié à la musique dans un centre culturel avec la création de 3 studios d’enregistrements.
Suivant les recommandations de l’acousticien, les sols de ces studios doivent être désolidarisé par des plots antivibratoires.

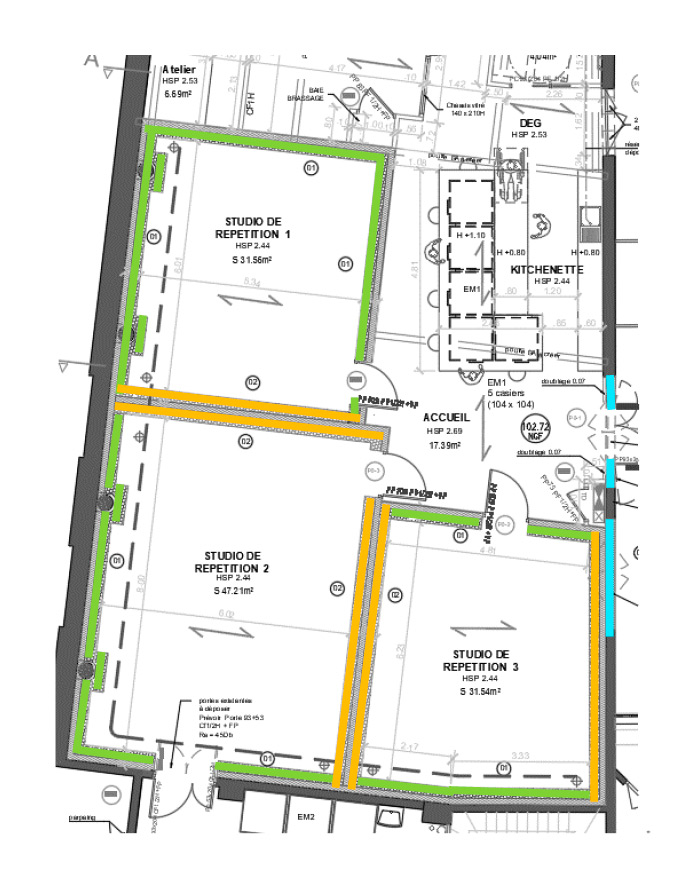

Plan des studios à isoler

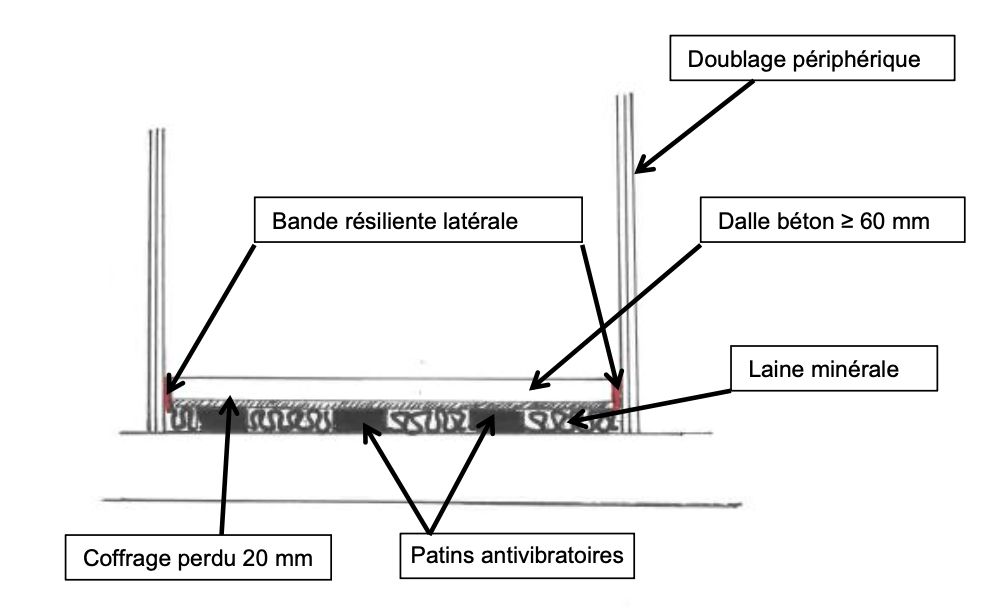

Extrait de la notice acoustique
(5.4 ISOLATION SOL)
" On réalisera, dans chaque studio, une dalle flottante constituée du complexe suivant du bas vers le haut :
- Patins antivibratoires. Les patins ont une dimension entre 150 et 200 mm de côté. L’entraxe est de l’ordre de 400 mm. Le format précis, le type et l’entraxe entre patins sont à définir précisément avec les services techniques en fonction de la charge.
- Remplissage de laine minérale 40 mm entre les patins.
- Plaques de coffrage perdu de 20 mm ; les plaques ne doivent pas flécher entre les patins.
- Dalle béton d’au moins 60 mm. Elle est entourée d’une bande latérale antivibratoire qui assure sa désolidarisation vis-à-vis des parois latérales. "
Vue 3D de la solution proposée
Par expérience, pour ce type d’application, il est souvent préconisé d’avoir une solution antivibratoire avec une fréquence propre de l’ordre de 14Hz ou inférieur pour avoir une fréquence de coupure à 20Hz (Fréquence de coupure = début de l’isolation antivibratoire du système), dans certains cas l’acousticien demande même par exemple une solution avec une fréquence propre inférieur à 8, 10 ou 15Hz par exemple.
Fréquence propre : 11 Hz
De ce fait l’entreprise en BTP choisie pour la réalisation de ce bâtiment nous contact dans le but d’obtenir une préconisation et un devis de notre part pour une solution répondant à ces contraintes.
Notre expérience et savoir-faire de plus de 70 ans en acoustique et antivibratoire, nous permet d’apporter une solution efficace et stable dans le temps.
Choix du produit
Il existe différents matériaux capables de répondre à ce type de besoin parmi lesquels l’un des plus performant, le Regufoam Vibration Plus.
Ce matériau permet d’atteindre une fréquence propre inférieur à 9Hz* (*ep 50 mm et suivant les variantes) et possède une longévité casi inégalé dans les élastomères.

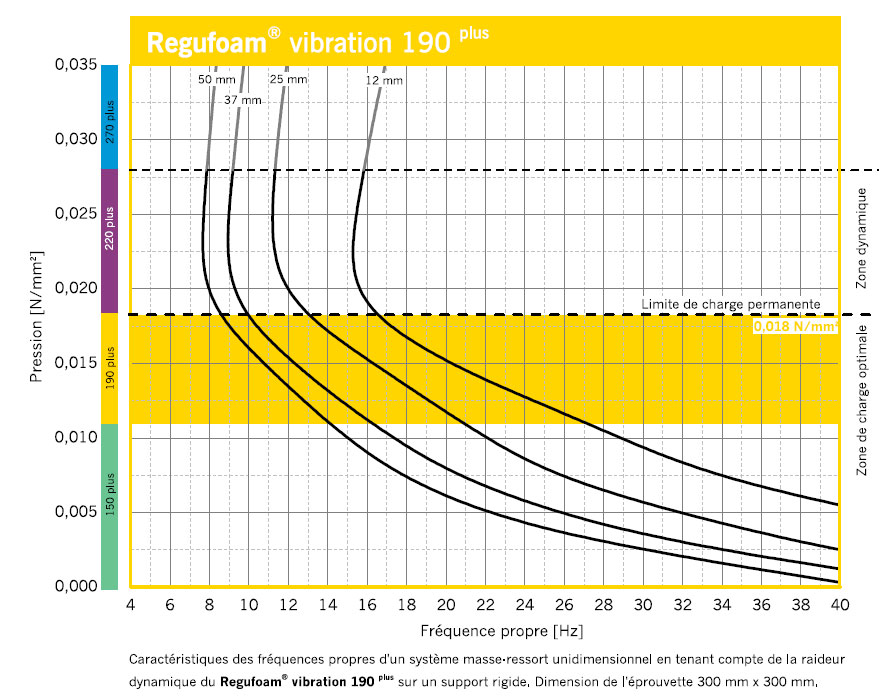

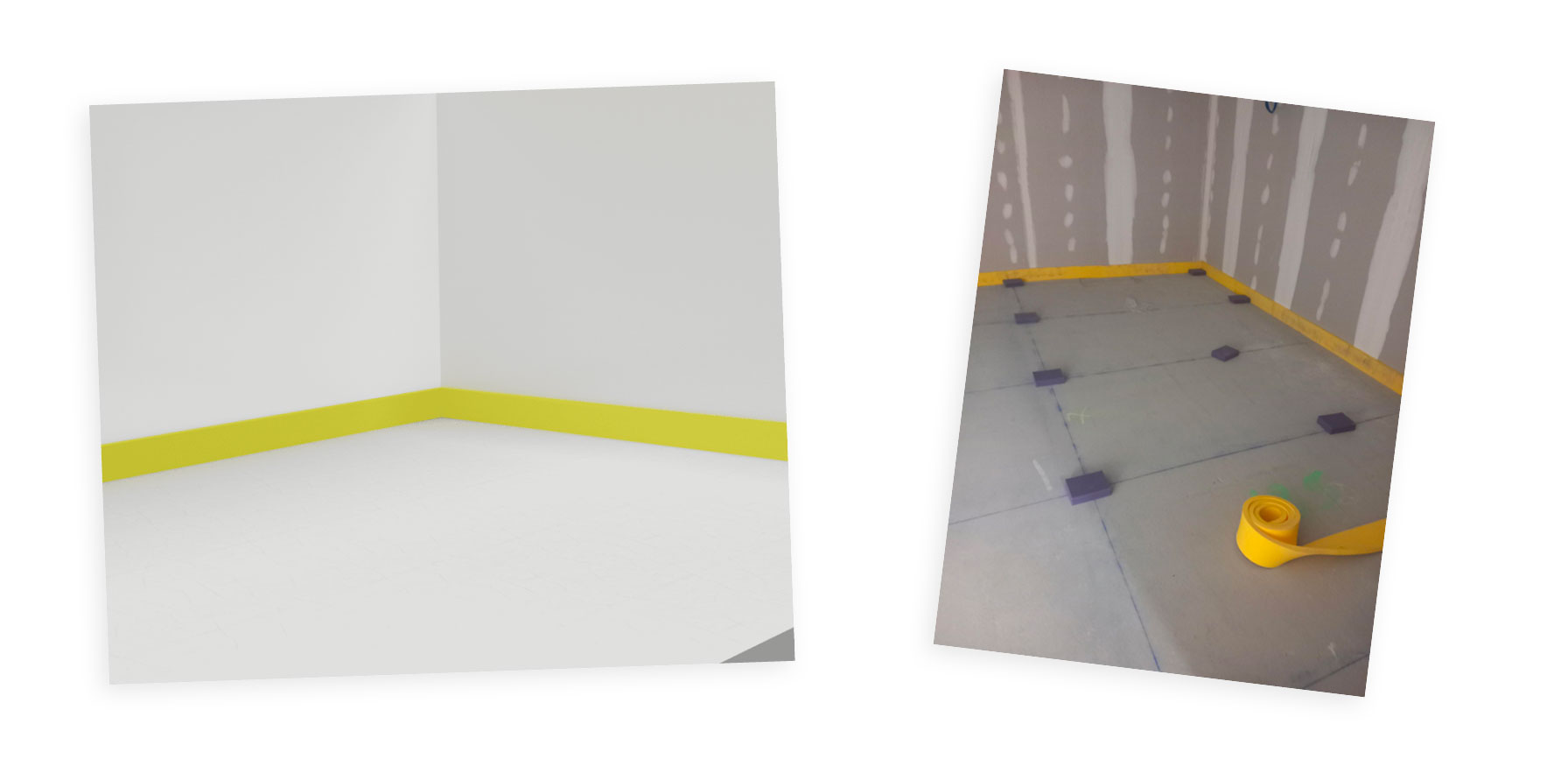

Pour les bandes de rive : Regufoam Vibration 190

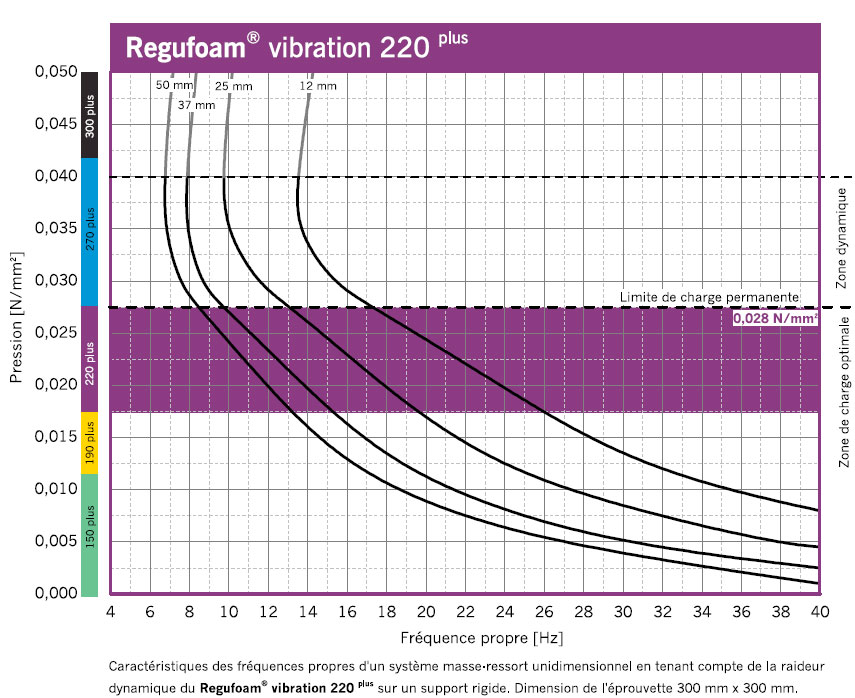

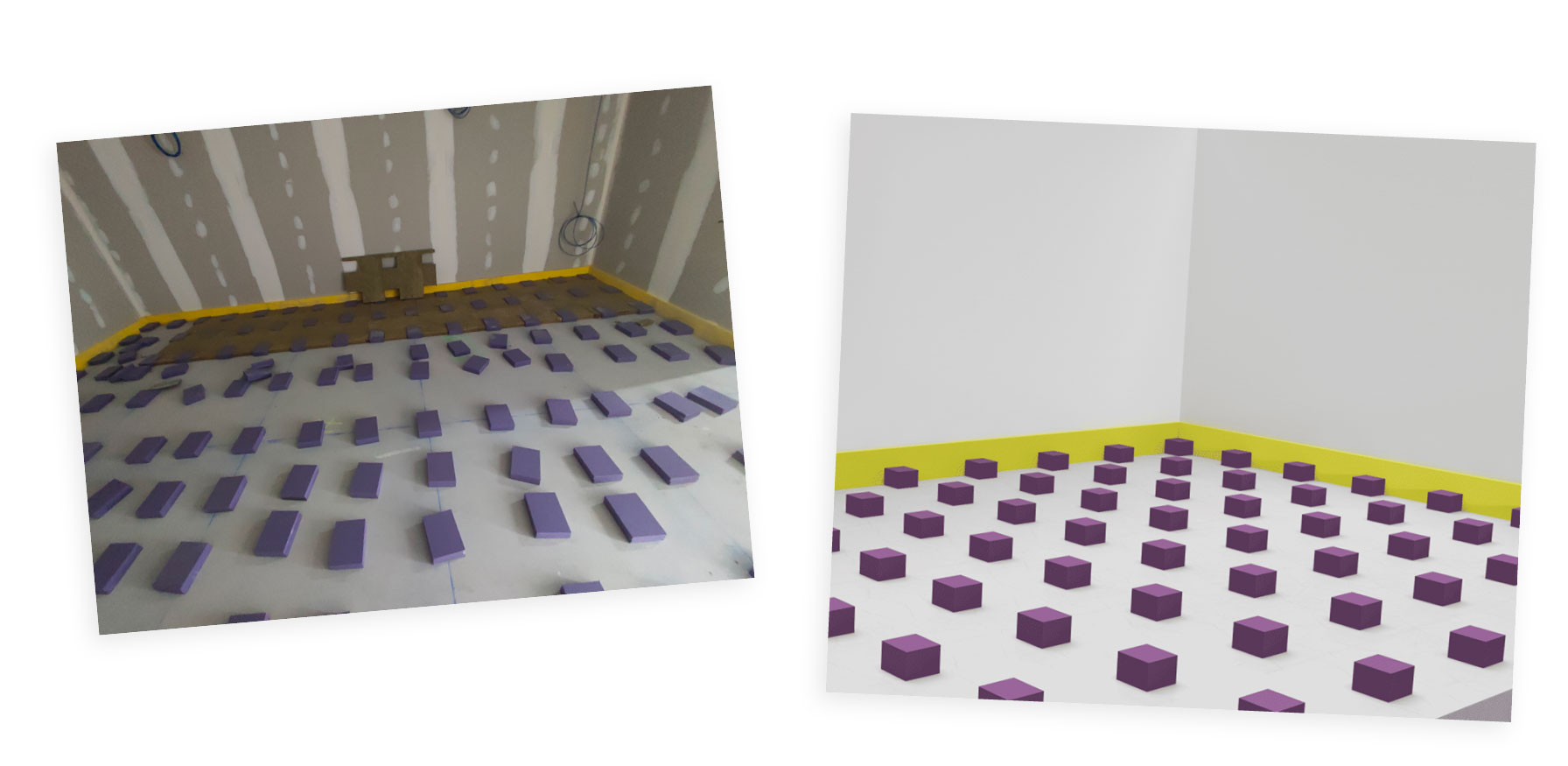

Pour les plots : Regufoam Vibration 220
Suivant les performances recherchées et le budget alloué à la solution nous pouvons faire varier les épaisseurs et format des plots avec une grande simplicité ce type de solution offre de grande possibilité technique, en garantissant une performance élevée et pérenne.
Etude et calculs
Concernant le Studio de répétition n°1 par exemple, les données transmises par l’entreprise de BTP sont les suivantes :
- Surface de la pièce : 31,56m²
- Charges permanentes (G) 200 Kg/m²
- Charge d’exploitation (Q) 250 Kg/m²
La Charge totale de l’ensemble en G + Q est donc d’environ 14 202kg, suivant la forme de la pièce et l’entraxe maxi de 50cm par plot nous évaluons le besoin de la pièce à 210 plots environ.
Ceux-ci ont un format permettant une bonne stabilité du coffrage perdu lors du coulage de la dalle béton.
Comme indiqué plus haut nous cherchons à atteindre une fréquence propre inférieur à 14Hz (soit une fréquence de coupure à 20Hz) ce qui permet la filtration d’une large bande de fréquences vibratoire dans le milieu musicale.
En concertation avec l’acousticien et l’entreprise de BTP il est donc décidé de partir sur une épaisseur de 50 mm qui offrira le meilleur rendement en therme de performance avec une fréquence propre d’environ 11Hz (soit une fréquence de coupure de l’ordre de 15Hz.)
Conseils de pose

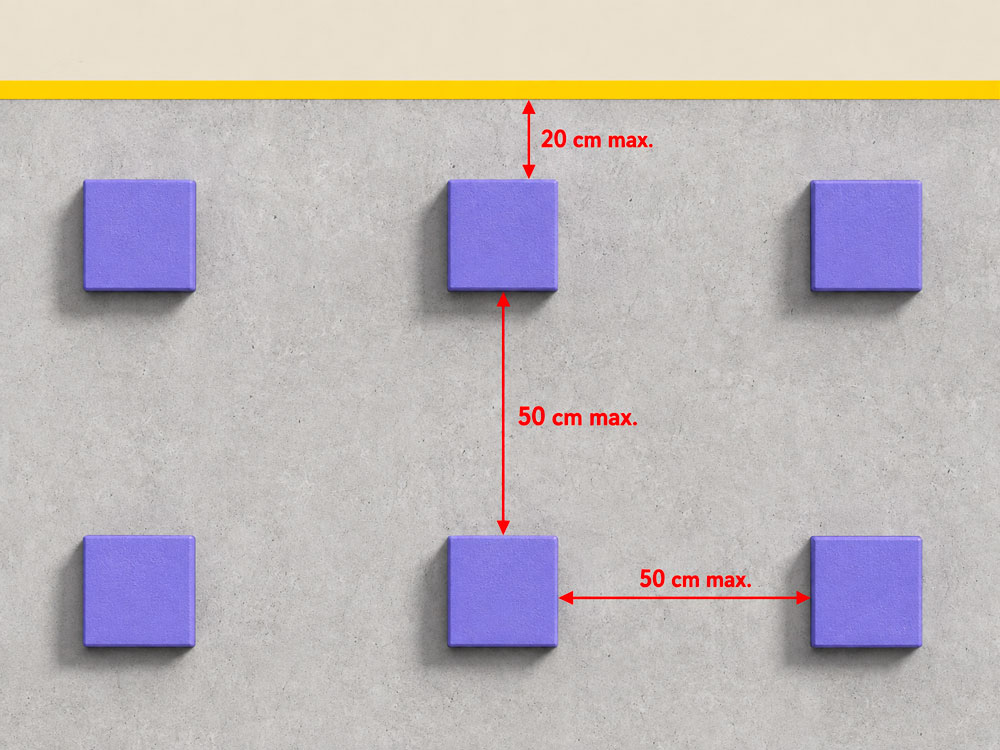

Maximum 20 cm du mur pour le premier plot ensuite entraxe maximum 50 cm.

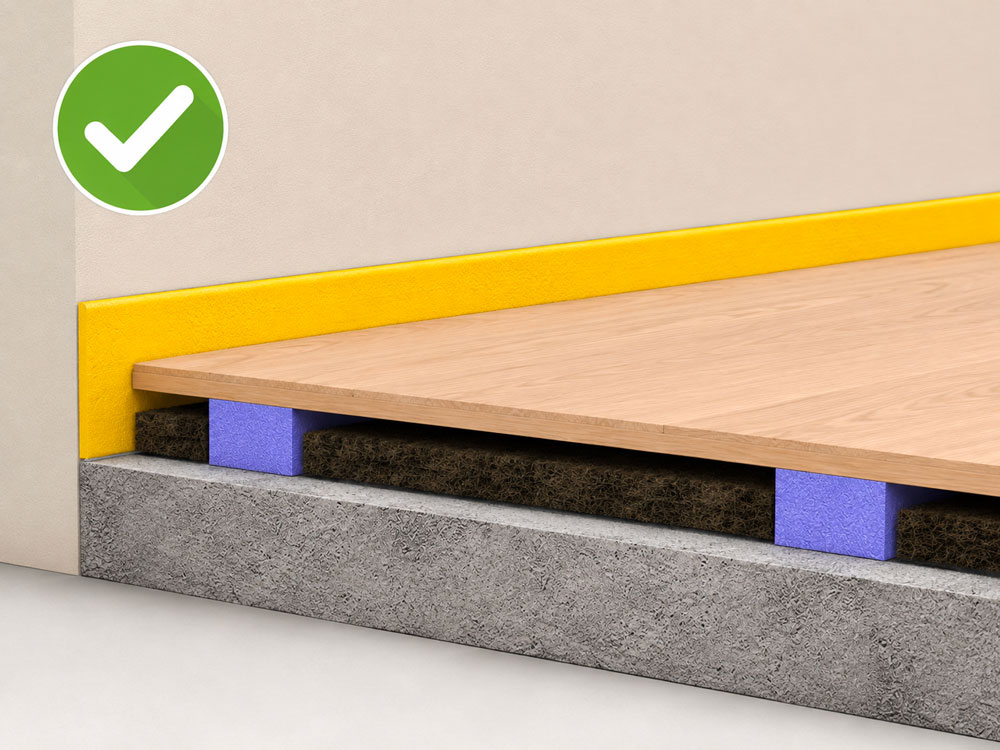

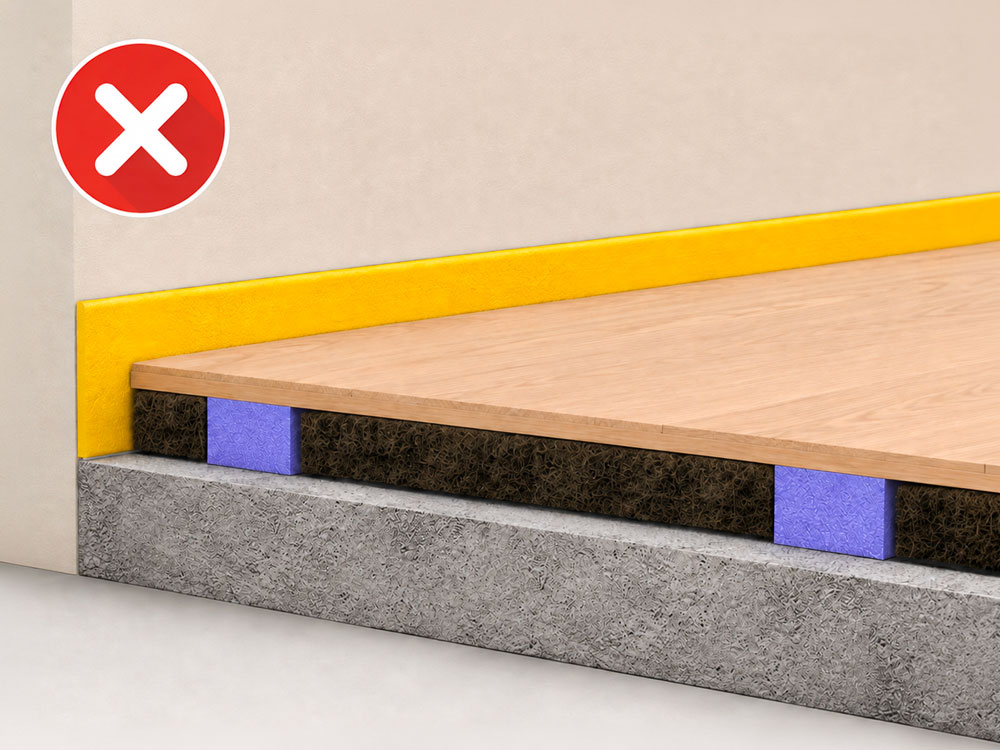

Attention la hauteur de la laine minérale doit être inférieur à celle des plots (écrasement compris) :
Sans coffrage :
Avec coffrage :
